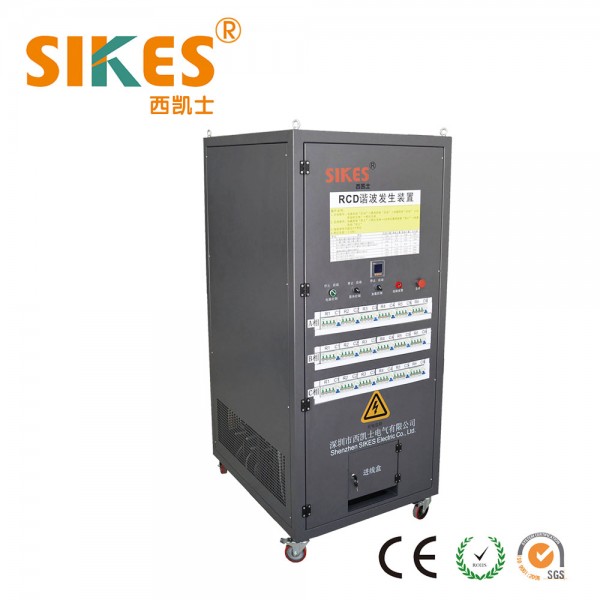

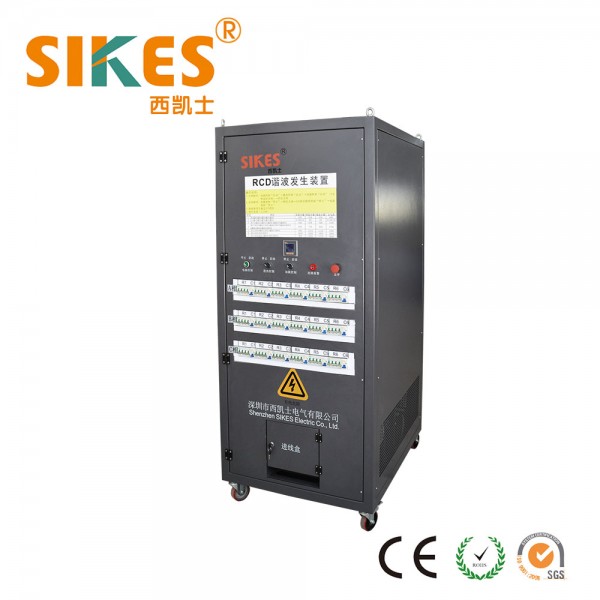

RCD諧波發生器概述

      西凱士RCD假性負載提供了一套基本的諧波處理效果測試手段，通過模擬諧波的方式，為有源濾波器提供諧波發生源。 它是三相四線制的， 帶零線。其中，三個單相構成RD負載，以三次諧波為主，而RCD負載時，則以三次和五次諧波為主。西凱士的方案能滿足您測試諧波解決方案效果的需求。

      西凱士RCD系列模擬負載，電阻負載采用新型功耗組件，電阻熱縮并密封安裝在不銹鋼管內，鋼管外部帶絕緣散熱片，防潮防腐蝕性好，散熱性好，絕緣性高，安全可靠。電阻元件功率密度高，無紅熱現象，有獨立的冷卻風機，保證了整個系統的散熱性和使用壽命。

   風機采用小型軸流風機，具有風量大，散熱性好，噪音小等特點。

   整機在安全性、可靠性，減少噪音等方面優于國內外同類產品。

RCD諧波發生器特點:

結構牢固，安全可靠，方便操作，長期連續工作;

大屏幕LED，操作方便，實時顯示測試數據和波形;

可將電流和電壓的日志傳送到計算機進行顯示;

電流從0到396A連續可調;

放電時間可設置0-99小時，精確到1分鐘;

可以設置不同的電流，結束時間，放電功率和電壓閾值（上限或下限）;

冷卻方式：強制冷卻;

安全保護：緊急停止按鈕，安全隔離接觸器，過流短路保護，過電壓保護，風扇故障保護;

移動方式：安裝有移動腳輪，方便移動.

RCD諧波發生器技術參數：

總功率：可定制

頻率：50 / 60Hz，

電壓：AC三相400V，AC單相220V

相位類型：?jiǎn)蜗嗪腿?，可切換。

諧波電流分檔：可定制

控制類型：電路接觸器。

電源：AC380V，50HZ，2KW冷卻風扇。

冷卻方式：強制風冷，從底部輸入冷卻空氣，從頂部輸出。風扇噪音小于距離風扇1米遠的75 dB。

工作周期：至少連續工作1小時（長期）

柜體：冷鋼板，油漆表面處理。

電阻類型：不銹鋼電阻。

IP類：IP00

絕緣等級：F級

濕度范圍：0-9％非冷凝。

應用高度：小于2500m

溫度范圍：環境-30℃至+55℃攝氏度
