脈波整流變壓器通過多相整流可以減少整流機組直流側的脈動系數和交流側的諧波含量。因為在整流機組內產生人為的移相之后，干擾則主要存在于23次、25次及以上的諧波，而不是來自5次、7次諧波。這樣的設計會極大改善二次側諧波對電網側造成的影響。在整流變壓器電網側繞組進行對應相的位移是一種常見的設計。一般單臺整流變壓器為12脈波，多采用低壓繞組軸向分裂結構。為了實現24脈波整流，通常需要兩臺12脈波整流變壓器同時使用，這樣也會導致增加成本，浪費空間等技術問題。

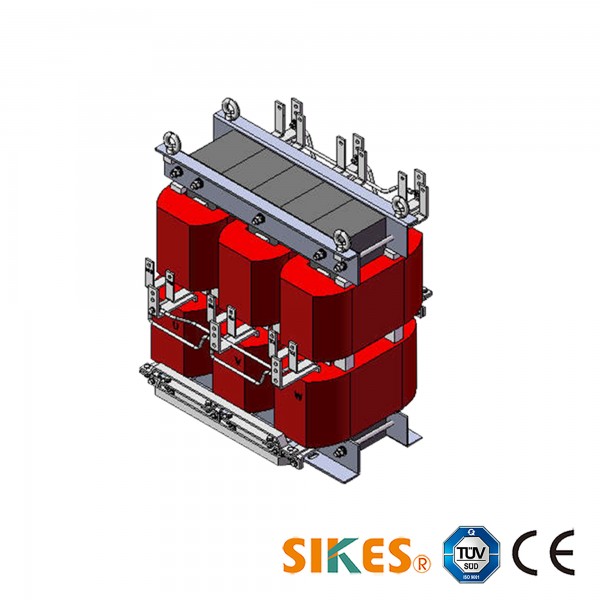

我公司研發生產的24脈波整流變壓器，它由兩組12脈自耦變壓整流線圈并聯構成，只用了一副鐵芯，輸入端電流經過變壓器移相后，形成四組三相線電壓，線電壓相位依次相差15°。四組整流橋電路分別通過平衡電抗器并聯聯結，最終輸出24脈波直流電壓。該設計可以節省自耦變壓器82.7%的容量，整流器體積顯著減小，在大功率整流場合下該設計的優勢尤為顯著。

24脈波整流變壓器應用領域：
電鍍電源設備，如航空表面處理；汽車避震器表面處理；航天表面處理；汽車ABS表面處理領域占有率極大；兵器表面處理；工程機械表面處理；船舶表面處理；鋼鐵薄板表面處理；汽車鋁輪表面處理；石油機械表面處理；汽車活塞環表面處理；煤礦機械表面處理等。
