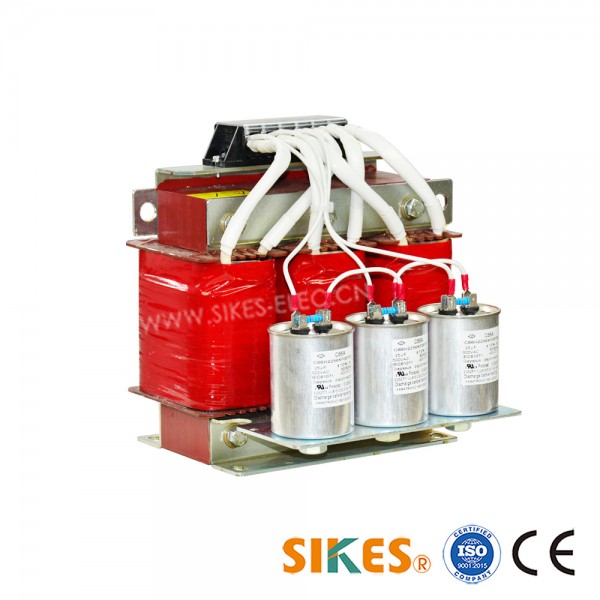

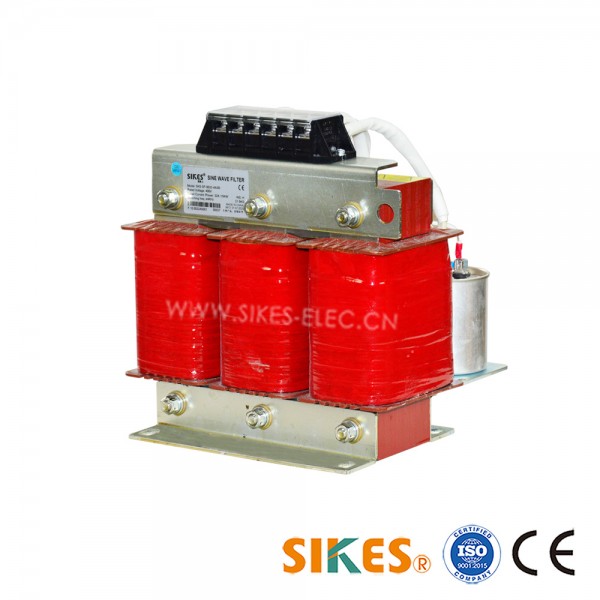

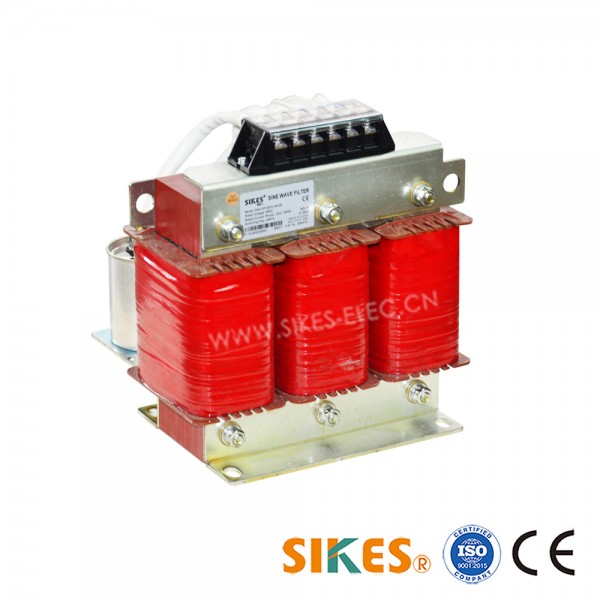

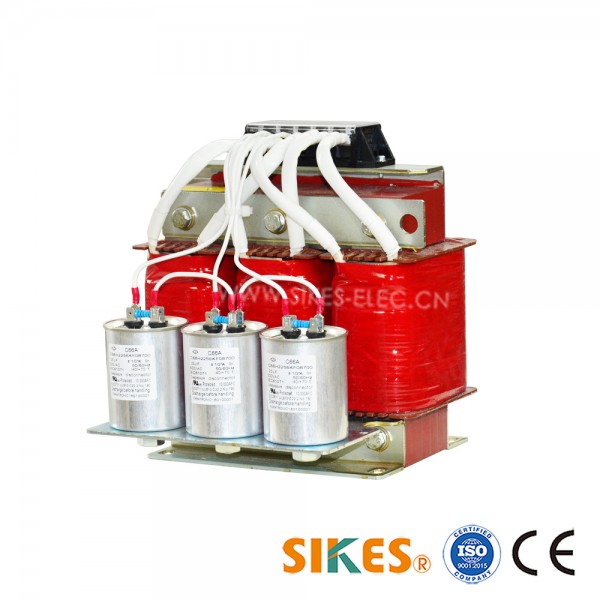

正弦波濾波器簡述:

西凱士正弦波濾波器應用于眾多變速器 系統里面的馬達驅動（尤其在變頻器或者開關電源裝置中），無源型濾波器設計用來轉換由變頻器等產生的非正弦電壓，使電壓波形形成一個近似于正弦波的波形。 主要在380到480V的工業電網中應用。因?yàn)樵摓V波器的壓降遠遠低于目前市場的標準，它能夠保證非常高的電機輸入端電壓。它能夠減少噪音并且保護相對比 較敏感的電機，允許使用非常長的電機線纜，最長可達2000米。典型應用行業：冶金、煤炭、石化、水處理、新能源等。 一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器；進口變頻器只要距離超過 100米，就要加正弦波濾波器。這個距離指的是連線的長度。正弦波濾波器的制造成本比較高，通常情況如無特殊要求，選用變頻器專用濾波器或者輸出電抗器就 可以了。

正弦波濾波器特點:

電壓等級：三相三線額定電壓380-500V，允許偏差±10%

電壓波形畸變率：THDv<5%

電機頻率：0-120Hz

開關頻率：≧ 4kHz

諧振頻率：小于0.5倍開關頻率

壓降：≦10%（50Hz）在額定電流下

電機線纜長度最長可達2000米

效率：98% 至 99%

防護等級：IP21；

絕緣等級：F級；

過載能力：1.5倍額定電流一分鐘，1.2倍 一小時

耐壓: 直流2240V,2秒(線到線)/直流2720V,2秒(線到外殼)

抗電強度：AC4000V/5mA/60S

散熱：強制風冷

負載形式：典型電機負載;標準升壓變壓器;其它線性負載

運行溫度：-10～+50（℃）；儲存溫度：-40～+65（℃）；環境濕度：0～98(%）不凝露；海拔高度：<2000M

正弦波濾波器的作用：

1.延長電機壽命；

2.保護電機絕緣；

3.減小電機軸承電流；

4.增加傳輸距離；

5.提高系統可靠性；

6.應用該濾波器后普通電機可以取代變頻電機；

7.對電磁干擾的抑制效果好；

8.由于變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗；同時極高的dv/dt會引起數MHz的輻射干擾；如果電機需要長線傳輸時(電機線纜超過50米)，由于行波反射引起電機端電壓疊加，使電機絕緣破壞，甚至使電纜爆裂；

9.對于諧波電流，可以通過改變調制方式，降低諧波分量但并不能完全消除。由dv/dt引起的射頻干擾，可以加裝dv/dt電磁濾波器，但只能對一定長度的電纜有效，并不適合任意長度的電纜；

10. 能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調制波濾波成近似正弦波的電壓波形，正弦波濾波器由高頻出線電抗器，RC回 路，共模電抗器組成?？梢杂行У囊种聘哳l損耗及dv/dt射頻干擾，并使電機和變頻器的線纜延長至500米，甚至使2千米。

正弦波濾波器的應用領域：

通風設備，輸送機，泵，風力發電

采暖通風與空調裝置、壓縮機

電梯，起重機，風電，UPS，EPS

電機到驅動器的線纜比較長

電機驅動器并聯多臺電機

中壓應用（部署在升壓變壓器的前面）
